化工液下泵（不銹鋼液下泵）

產品簡介

---

FY型化工液下泵（不銹鋼液下泵）取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪，廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。

1. 泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2. 取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。
3. 采用了獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；
4. 采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。

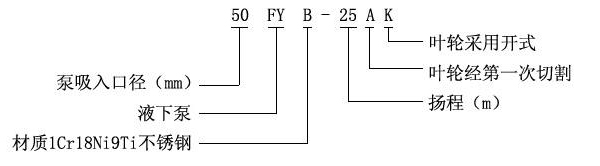

型號意義

---

性能參數本數據僅供參考，請以實際訂貨為準！

---

型 號	出口 直徑 （mm）	流量Q		揚程 （m）	轉速 （r/min）	功率（KW）
		（m3/h）	(L/s)			軸功率	電機 功率KW
25FY-16	25	3.6	1	16	2900	0.713	1.5
25FY-16A	25	3.27	0.91	13	2900	0.713	1.5
25FY-25	25	3.6	1	25	2900	1.16	2.2
25FY-25A	25	3.27	0.91	20	2900	1.16	2.2
25FY-41	25	3.6	1	41	2900	2.51	4
25FY-41A	25	3.27	0.91	33	2900	2.51	3
40FY-16	32	7.2	2	16	2900	0.78	2.2
40FY-16A	32	6.55	1.82	13	2900	0.78	1.5
40FY-26	32	7.2	2	26	2900	1.45	3
40FY-26A	32	6.55	1.82	21	2900	1.45	3
40FY-40	32	7.2	2	40	2900	2.53	5.5
40FY-40A	32	6.55	1.82	32	2900	2.53	5.5
50FY-16	40	14.4	4	16	2900	1.18	3
50FY-16A	40	13.1	3.64	13	2900	1.18	3
50FY-25	40	14.4	4	25	2900	1.96	4
50FY-25A	40	13.1	3.64	20	2900	1.96	3
50FY-40	40	14.4	4	40	2900	3.73	7.5
50FY-40A	40	13.1	3.61	33	2900	3.73	5.5
65FY-16	50	28.8	8	16	2900	2.16	4
65FY-16A	50	26.2	7.28	13	2900	2.16	3
65FY-25	50	28.8	8	25	2900	3.56	5.5
65FY-25A	50	26.2	7.28	21	2900	3.56	5.5
65FY-40	50	28.8	8	40	2900	6.04	11
65FY-40A	50	26.2	7.28	33	2900	6.04	11
80FY-15	65	54	15	15	2900	3.34	7.5
80FY-15A	65	49.1	13.65	12	2900	3.34	7.5
80FY-24	65	54	15	24	2900	5.43	11
80FY-24A	65	49.1	13.65	20	2900	5.43	11
80FY-38	65	54	15	38	2900	9.64	18.5
80FY-38A	65	49.1	13.65	31	2900	9.64	15
100FY-23	80	100.8	28	23	2900	9.25	18.5
100FY-23A	80	91.8	25.5	18	2900	9.25	15
100FY-37	80	100.8	28	37	2900	14.73	22
100FY-37A	80	91.8	25.5	31	2900	14.73	22

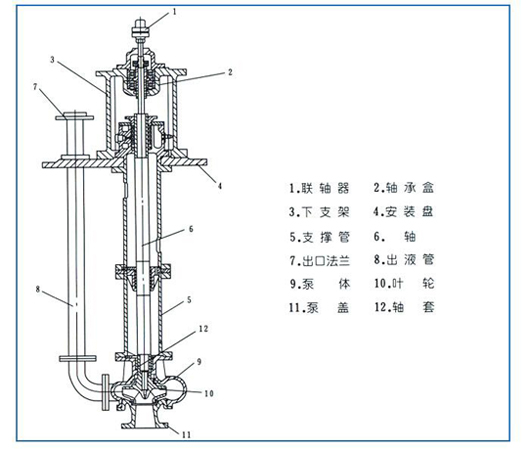

結構圖紙

---

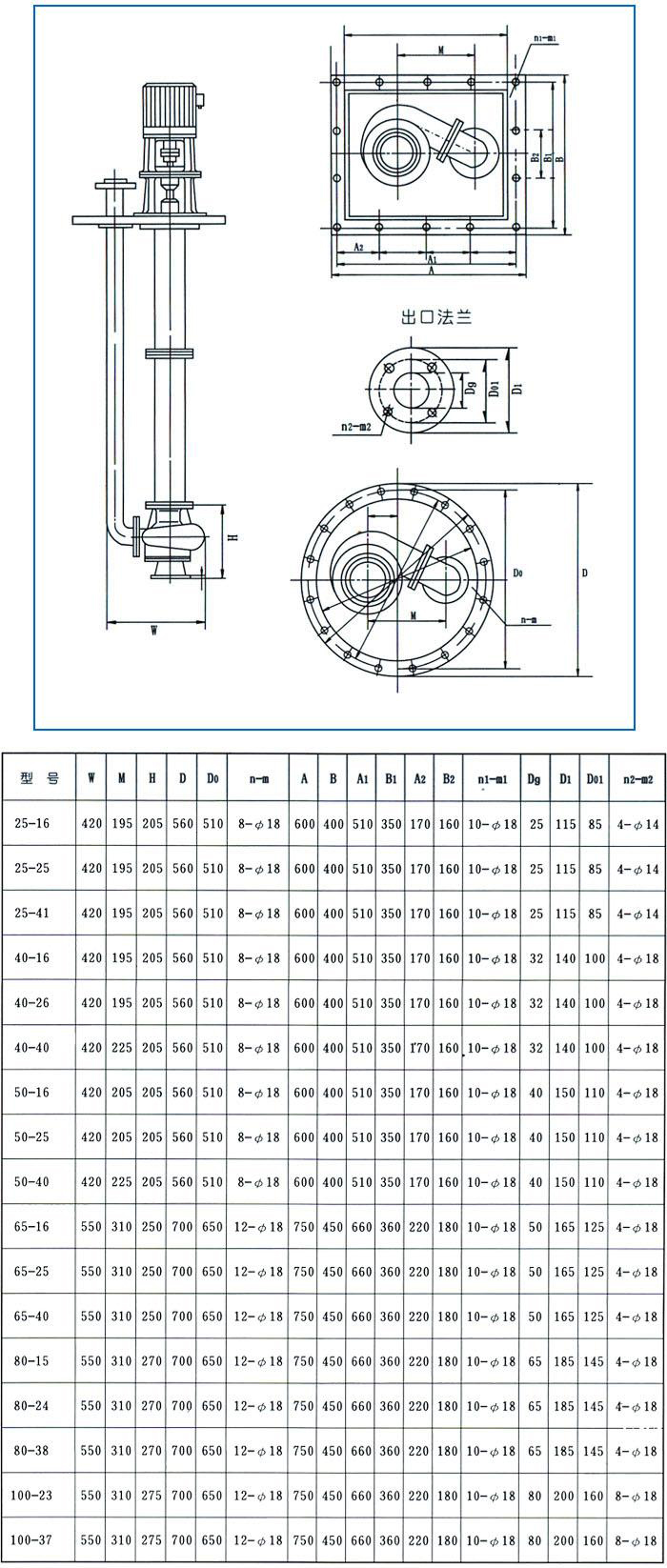

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

注意事項

---

濃硫酸泵耐腐蝕性能

介質名稱	濃度%	溫度℃
硫酸	80~98	25~50
硫酸	大于102	25~60

玻璃鋼系列產品耐腐蝕性能

介質名稱	濃度%	使用溫度℃
鹽酸	任意	120
鹽酸（氣體）		40~60
硫酸	35左右	80~110
硫酸	4-5	80~100
硝酸	5-10	常溫
乙酸	98-99	常溫
乙酸	30 ≤30	100 120
氯乙酸	70	-10~120
磺酸	30	80~100
乳酸	80	100
苯酚磺酸液	70~80g/L	60±2
芒硝	硫酸鈉d=1.3	90~95
硫氰酸鈉	51	120
含氯化銨水蒸氣		100
氯化銨飽和溶液	PH7~9	110~150
鹽水	飽和	-10~120
甲醉	〉98	-10~120
氯酵	40-98	-10~20
琉氰酸酷		55
異丙醚	99	常溫
乙酸酐	65	90~130
三氧化硫		80
三氯化垸	95	-10~120
苯	90	-10~120
甲苯		-20~110
醋酸含氯離子混合液		80
溴化氫、鹽酸、三氯氧磷混合液		80
光氣甲苯溶液		-20~110
偶氮二異丁腈原液		110
維綸醛化液	硫酸鈉200g/L	68~72
維綸醛化液	琉酸315g/L	68~72
維綸醛化液	甲醛32g/L	68~72
紡絲凝固液	硫酸鈉416G/L	45
烴化液含鹽酸苯等	PH2	105
苯乙酸、鹽酸三氯化鉬混合液		95
含10%~15%的氯化氫的氯化銨溶液		100~105
污水	pH5.4~9.5	常溫
煙氣脫硫、除塵

注釋：

1. 本說明書中的耐腐蝕數據公供選擇參考，不做產品驗收標準。
2. 不在此范圍內的介質、濃度、溫度可根據用戶特殊要求進行腐蝕試驗。
